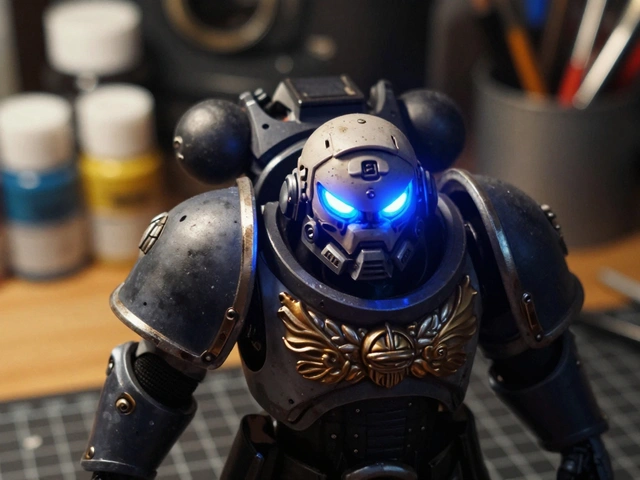

Представьте: вы выставляете свою модель на полку, щелкаете маленьким переключателем, и вдруг визоры шлема, линзы оружия или двигатели танка вспыхивают холодным неоновым светом. Это не магия, а грамотно реализованная LED-подсветка, которая превращает обычную пластиковую фигурку в настоящий музейный экспонат. В демонстрационных моделях Warhammer 40K свет позволяет передать ту самую атмосферу «высоких технологий и мрачной готики», которую невозможно имитировать одной лишь краской.

Многие боятся браться за электронику, думая, что нужно быть инженером. На самом деле, весь процесс сводится к базовой пайке и аккуратному сверлению. Главный вызов здесь не в сложности схем, а в ограниченном пространстве. Вам придется уместить батарейку, провода и переключатель в подставку, которая в стандартном исполнении для 28-мм моделей имеет высоту всего 32 мм.

Что понадобится для сборки

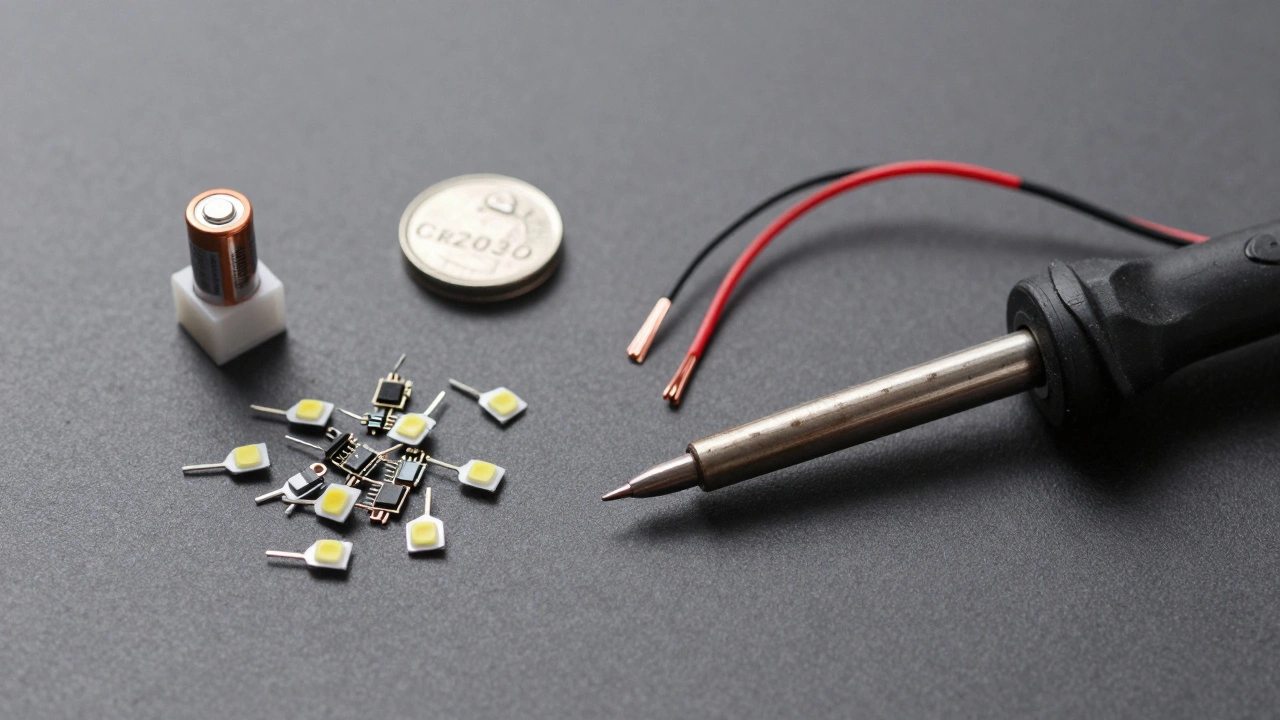

Прежде чем резать пластик, соберите «набор электрика». Вам не нужны дорогие приборы, достаточно базового набора компонентов, которые продаются в любом магазине радиодеталей или на маркетплейсах.

• Светодиоды (LED) - здесь два основных пути. Либо классические диоды диаметром 3 мм (проще паять), либо миниатюрные SMD-светодиоды (Surface Mount Device), которые почти плоские и идеально встают в узкие пазы.
• Батарейки-таблетки - идеальный выбор это литиевые элементы CR2032 или CR2025. Они дают 3 вольта, чего достаточно для большинства белых, синих или зеленых светодиодов, и при этом остаются компактными.
• Микропереключатель - маленькая кнопка, которая позволит включать свет, не разбирая модель.
• Тонкие медные провода (желательно в цвет изоляции: красные для «плюса», черные для «минуса»).
• Паяльник с тонким жалом, припой, флюс и суперклей.

Подготовка корпуса и сверление

Свет не пройдет сквозь глухой пластик, поэтому нам нужно создать «окна». Если в модели уже есть прозрачные детали (например, фонари у техники), вам повезло. Если нет - придется использовать прозрачный полистирол или аккуратно высверливать отверстия в оригинальных деталях.

Начинайте сверление с самого маленького сверла, которое у вас есть. Это предотвратит трещины в пластике. Если нужно расширить отверстие под 3-мм диод, не пытайтесь сразу засунуть туда огромное сверло - лучше аккуратно доработать края скальпелем. Это гарантирует, что деталь не лопнет в самый неподходящий момент.

Важный нюанс: продумайте путь провода. Провода должны идти от светодиода в корпусе модели вниз, к базе. Просверлите тонкий канал через ноги или корпус техники, чтобы кабели не торчали наружу. Если вы используете оптоволокно, вы можете установить один мощный светодиод в базе и развести от него тонкие прозрачные нити к разным точкам модели, закрепляя их капелькой термоклея.

Электрическая часть: пайка и соединение

Здесь всё работает по простому принципу последовательного соединения. Вам не нужны резисторы, если вы используете одну батарейку CR2032 и стандартный светодиод - напряжения 3В обычно хватает для приятного свечения без риска сжечь диод.

1. Припаяйте провода к светодиодам. Соблюдайте полярность: длинная ножка диода - это плюс (красный провод), короткая - минус (черный). Если перепутаете, свет просто не включится.
2. Соберите все «плюсовые» провода в один пучок и все «минусовые» в другой. Это поможет избежать хаоса из проводов внутри модели.
3. Подключите один конец цепи к держателю батарейки, а другой - через микропереключатель.
4. Проверьте работу схемы до того, как окончательно заклеите модель. Просто вставьте батарейку и нажмите кнопку. Если всё горит - можно переходить к монтажу в базу.

Размещение электроники в базе

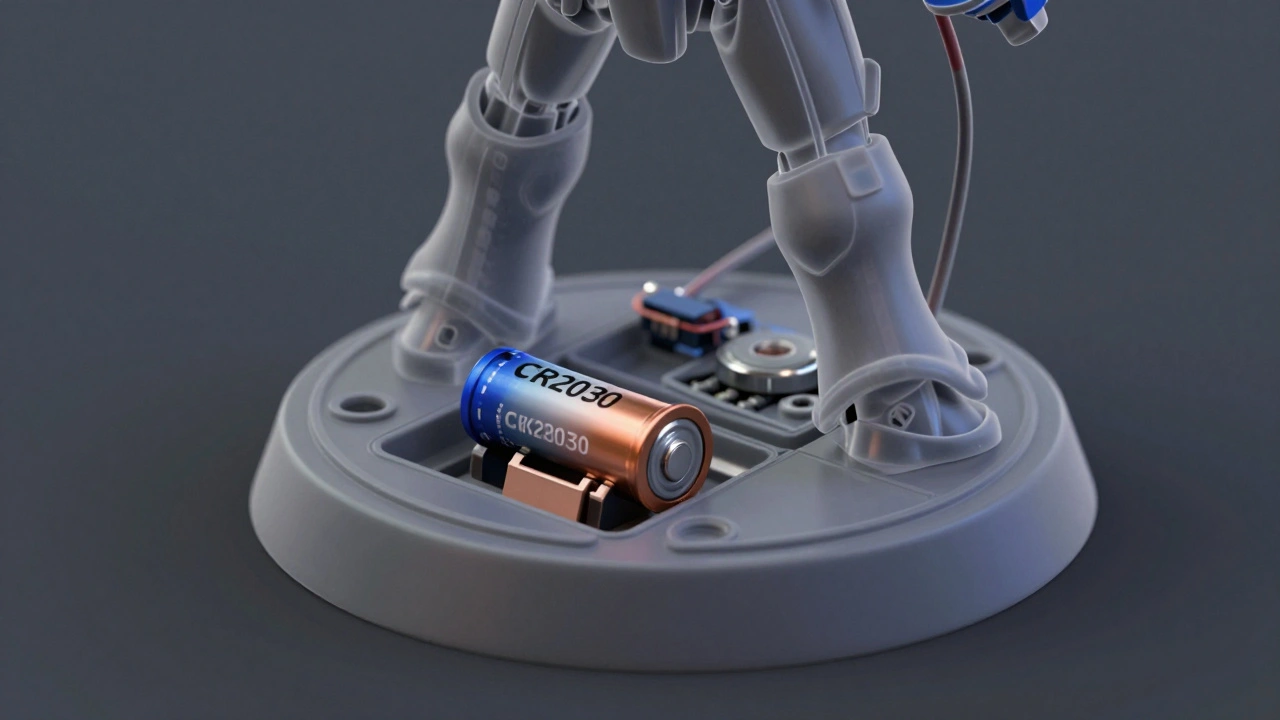

База - это ваше техническое помещение. Поскольку стандартная подставка довольно низкая, придется поработать с её дном. Чтобы разместить батарейку CR2032 и корпус переключателя, аккуратно выберите часть пластика с нижней стороны базы с помощью скальпеля или маленького борфрезера.

Микропереключатель лучше всего монтировать в дно или в боковую часть подставки. Для кнопки обычно требуется отверстие около 6 мм. Убедитесь, что кнопка нажимается свободно и не зажата окружающим пластиком. После того как все провода уложены максимально плотно, зафиксируйте батарейный отсек и переключатель суперклеем.

Чтобы скрыть следы сверления и подрезки на дне, можно использовать немного зеленой краски или специальный модельный шпатлев, который после высыхания зашлифуется и покрасится в цвет базы.

Покраска и финальные штрихи

Самая большая ошибка на этом этапе - залить светодиод краской. Если вы планируете красить модель после установки электроники, обязательно закройте линзы диодов кусочками малярного скотча или залейте их временным составом, который легко снимается.

Если вы хотите, чтобы свет был мягким и рассеянным, а не выглядел как точка лазера, нанесите на линзу светодиода тонкий слой прозрачного матового лака. Это создаст эффект «запотевшего стекла» или неоновой трубки. Если же свет просачивается сквозь пластик там, где его быть не должно, просто нанесите дополнительный слой грунта или краски на эти участки - пластик Warhammer довольно плотный, и два слоя обычно решают проблему «световых утечек».

Что делать, если что-то пошло не так

Если после сборки свет не загорелся, первым делом проверьте полярность. Попробуйте перевернуть батарейку в держателе или перепаять провода на диоде. Часто бывает, что при пайке происходит короткое замыкание из-за того, что оголенные провода соприкасаются в узком пространстве базы - проверьте изоляцию.

Если кнопка заклинила, не пытайтесь нажать её с силой, чтобы не раздавить пластик подставки. Аккуратно снимите базу и расширьте отверстие под переключатель еще на 0.5 мм. В будущем используйте капельку термоклея для фиксации кнопки - его легко удалить, если потребуется переставить переключатель.
